1 范圍

      本標準規定了阻燃V帶的結構、型號和標記、要求、試驗方法、檢驗規則、標志、標簽、包裝、運輸和貯存。

      本標準適用于礦井等要求阻燃和抗靜電場合下的V帶。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB 338 工業用甲醇

      GB/T 394.1 工業酒精

      GB/T 3686 V帶拉伸強度和伸長率試驗方法

      GB/T 3688 V帶線繩粘合強度試驗方法

      GB/T 10715 帶傳動 多楔帶、聯組V帶及包括寬V帶、六角帶在內的單根V帶 抗靜電帶的導電性：要求和試驗方法（GB/T 10715-2002，ISO 1813：1998，MOD）

      GB/T 11544 帶傳動 普通V帶和窄V帶 尺寸（基準寬度制）（GB/T 11544-2012，ISO 4184：1992,MOD)

      GB/T 11545 帶傳動 汽車工業用V帶 疲勞試驗（GB/T 11545-2008，ISO 5287：2003，MOD）

      GB/T 13352 帶傳動 汽車工業用V帶及其帶輪尺寸（GB/T 13352-2008，ISO 2790：2004，MOD)

      GB/T 14562 V帶疲勞試驗方法 有扭矩法

      HG/T 3864 V帶的層間粘合強度試驗方法

      MT 182 酒精噴燈燃燒器的結構與技術要求

3 結構

3.1 阻燃V帶按其截面形狀分為阻燃普通V帶、阻燃窄V帶；按結構分為包邊式阻燃V帶和切邊式阻燃V帶，其中，切邊式阻燃V帶分為普通切邊阻燃V帶、有齒切邊阻燃V帶和底膠夾布切邊阻燃V帶。

3.2 阻燃V帶由包布、頂布、頂膠、緩沖膠、抗拉體、底膠夾布、底布等組成（見圖1）。

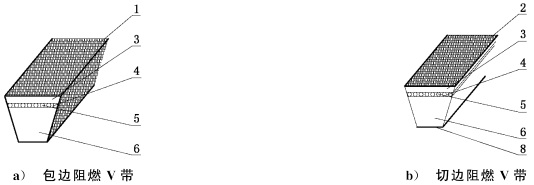

圖1 阻燃V帶結構示意圖

        說明：

      1——包布；

      2——頂布；

      3——頂膠；

      4——緩沖膠；

      5——抗拉體；

      6——底膠；

      7——底膠夾布；

      8——底布。

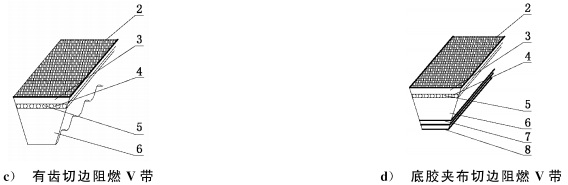

圖1（續）

4 型號和標記

4.1 型號

      阻燃普通V帶型號分為Z、A、B、C、D、E六種，有齒阻燃普通V帶以ZX、AX、BX、CX、DX、EX表示。

      阻燃窄V帶型號分為SPZ、SPA、SPB、SPC、9N、15N、25N七種，有齒阻燃窄V帶以XPZ、XPA、XPB、XPC、9NX、15NX、25NX表示。

      阻燃汽車V帶型號分為AV10、AV13、AV15、AV17、AV22五種，有齒阻燃汽車V帶以AVX10、AVX13、AVX15、AVX17、AVX22表示。

4.2 標記

      阻燃V帶的標記示例。以符合GB12731，阻燃，A型，基準長度為1400mm的阻燃普通V帶為例，其標記為：

      示例：

      標記中各要素的含義如下：

      FR——阻燃V帶標志；

      A——型號：

      1400——基準長度為1400mm。

5 要求

5.1 外觀質量

      阻燃V帶的外觀質量應符合表1的規定。

表1 阻燃V帶外觀質量要求

5.2 尺寸

      阻燃普通V帶和阻燃窄V帶的基準長度極限偏差、露出高度、中心距變化量、配組差按GB/T 11544的規定。阻燃汽車V帶的有效長度極限偏差、露出高度、中心距變化量按GB/T 13352的規定。
