1 范圍

      本標準規定了電線電纜用無鹵低煙阻燃電纜料（以下簡稱無鹵低煙阻燃電纜料）的產品分類、技術要求、試驗方法、檢驗規則、包裝、標志、運輸和貯存等。

      本標準適用于無鹵低煙阻燃電線電纜和光纜用護套、額定電壓3kV及以下無鹵低煙阻燃電線電纜用絕緣。

      本標準適用于以不含鹵素的一種或多種聚合物或共聚物，添加無鹵阻燃劑和其他改性助劑，經混煉、塑化、造粒而制得的無鹵低煙阻燃電纜料。

      本標準適用于熱塑性和交聯型無鹵低煙阻燃電纜料。

      注：對交聯型產品，所規定的性能是指材料交聯后的性能。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 1040.3-2006 塑料 拉伸性能的測定 第3部分：薄膜和薄片的試驗條件

      GB/T 1408.1-2006 絕緣材料電氣強度試驗方法 第1部分：工頻下的試驗

      GB/T 1410-2006 固體絕緣材料體積電阻率和表面電阻率試驗方法

      GB/T 2406.2-2009 塑料 用氧指數法測定燃燒行為 第2部分：室溫試驗

      GB/T 2408-2008 塑料 燃燒性能的測定 水平法和垂直法

      GB/T 2951.21-2008 電纜和光纜絕緣和護套材料通用試驗方法 第21部分：彈性體混合料專用試驗方法-耐臭氧試驗-熱延伸試驗-浸礦物油試驗

      GB/T 5470-2008 塑料 沖擊法脆化溫度的測定

      GB/T 8323.2-2008 塑料 煙生成 第2部分：單室法測定煙密度試驗方法

      GB/T 8815-2008 電線電纜用軟聚氯乙烯塑料

      GB/T 17650.1-1998 取自電纜或光纜的材料燃燒時釋出氣體的試驗方法 第1部分：鹵酸氣體總量的測定

      GB/T 17650.2-1998 取自電纜或光纜的材料燃燒時釋出氣體的試驗方法 第2部分：用測量pH值和電導率來測定氣體的酸度

      IEC 60684-2:2003 絕緣軟管 第2部分：試驗方法（Flexible insulating sleeving-Part 2： Methods of test)

3 產品分類

3.1 代號

3.1.1 系列代號

      無鹵低煙阻燃………………………………………………………………WDZ

3.1.2 用途代號

      護套…………………………………………………………………………H

3.1.3 材料特征代號

      熱塑性聚烯烴類………………………………………………………………Y

      共聚多酯類熱塑性彈性體類………………………………………………TPC

      苯乙烯類熱塑性彈性體類…………………………………………………TPS

      氨基甲酸乙酯類熱塑性彈性體類…………………………………………TPU

      熱塑性硫化膠……………………………………………………………………TPV

      交聯型聚烯烴類…………………………………………………………………YJ

      注：其他材料的代號正在考慮中。

3.1.4 耐熱特性代號

      最高允許電線電纜導體工作溫度70℃……………………………………70

      最高允許電線電纜導體工作溫度90℃……………………………………90

      最高允許電線電纜導體工作溫度105℃…………………………………105

      最高允許電線電纜導體工作溫度125℃…………………………………125

      最高允許電線電纜導體工作溫度150℃…………………………………150

3.2 產品表示方法

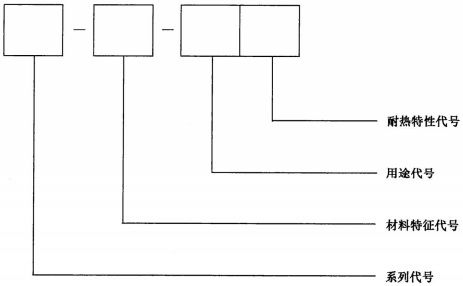

      產品用型號表示。產品型號見圖1。

圖1 產品型號組成

      示例1：70℃無鹵低煙阻燃熱塑性聚烯烴絕緣料，表示為：WDZ-Y-J70。

      示例2：70℃無鹵低煙阻燃氨基甲酸乙酯類熱塑性彈性體類護套料，表示為：WDZ-TPU-H70。

      示例3：125℃無鹵低煙阻燃交聯型聚烯烴絕緣料，表示為：WDZ-YJ-J125。

4 技術要求

4.1 外觀

      無鹵低煙阻燃電纜料應塑化良好、色澤均勻，尺寸約為直徑3mm～4mm、高3mm的圓柱形顆粒，或采購雙方協商的其他形狀。

4.2 顏色

      無鹵低煙阻燃護套料的顏色可以為黑色、白色、本色、灰色等。

      無鹵低煙阻燃絕緣料的顏色可以為黑色、白色、本色、紅色、黃色、藍色、綠色、橙色、灰色、棕色等。其他顏色可以由購買方和制造方協商確定。

4.3 性能

4.3.1 無鹵低煙阻燃熱塑性聚烯烴絕緣料、護套料的性能應符合表1的規定。

4.3.2 無鹵低煙阻燃熱塑性彈性體絕緣料、護套料的性能應符合表2的規定。

4.3.3 無鹵低煙阻燃交聯型聚烯烴絕緣料的性能應符合表3的規定。

4.3.4 無鹵低煙阻燃交聯型聚烯烴護套料的性能應符合表4的規定。

表1 無鹵低煙阻燃熱塑性聚烯烴絕緣料和護套料性能
