GB 12514.2-2006 消防接口第2部分：內扣式消防接口型式和基本參數

本部分規定了內扣式消防接口的型式和基本參數。

本部分適用于消防供水系統中的內扣式消防水帶接口、吸水管接口、管牙接口、悶蓋、內螺紋固定接口、外螺紋固定接口、異徑接口（以下簡稱接口）。

本部分不適用于鋼帶沖制的接口。

下列文件中的條款通過GB12514的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。

GB/T 1804-2000 一般公差未注公差的線性和角度尺寸的公差

接口的型式和規格應符合表1的規定。

表 1

接口型式		規格		適用介質
名稱	代號	公稱通徑／mm	公稱壓力／MPa
水帶接口	KD	25、40、50、65、80、100、125、135、150	1.6 2.5	水、泡沫混合液
	KDN
管牙接口	KY
悶蓋	KM
內螺紋固定接口	KN
外螺紋固定接口	KWS
	KWA
異徑接口	KJ	兩端通徑可在通徑系列內組合
注：KD表示外箍式連接的水帶接口。KDN表示內擴張式連接的水帶接口。KWS表示地上消火栓用外螺紋固定接口。KWA表示地下消火栓用外螺紋固定接口。

接口的結構應符合圖1～圖8的規定。

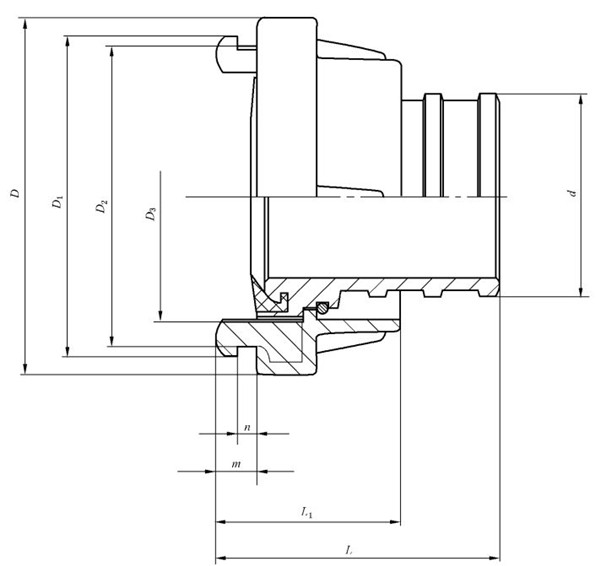

圖1 KD型水帶接口

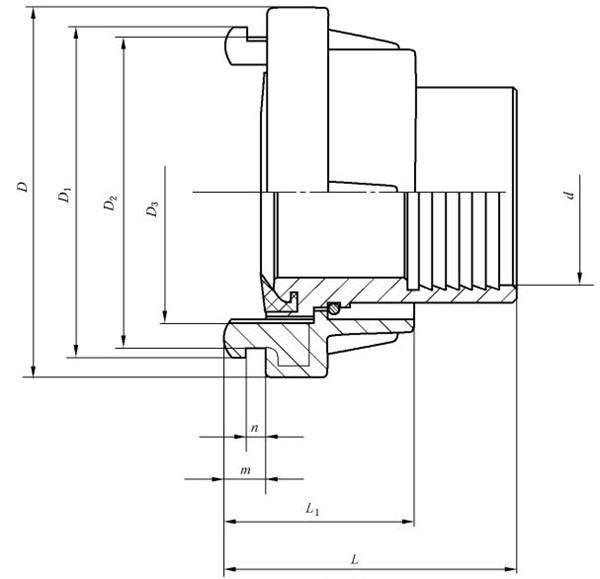

圖2 KDN型水帶接口

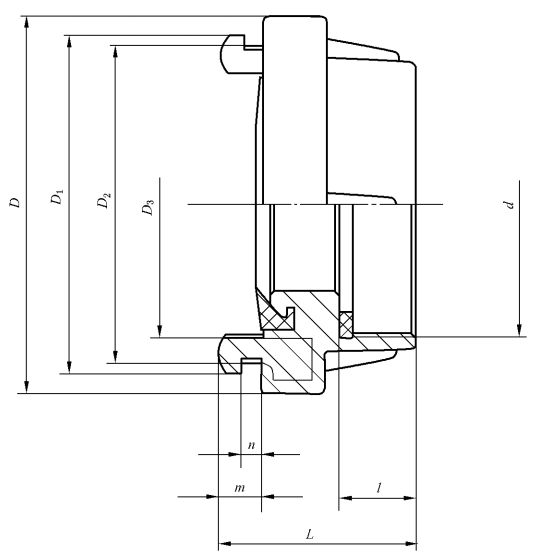

圖3 KY型管牙接口

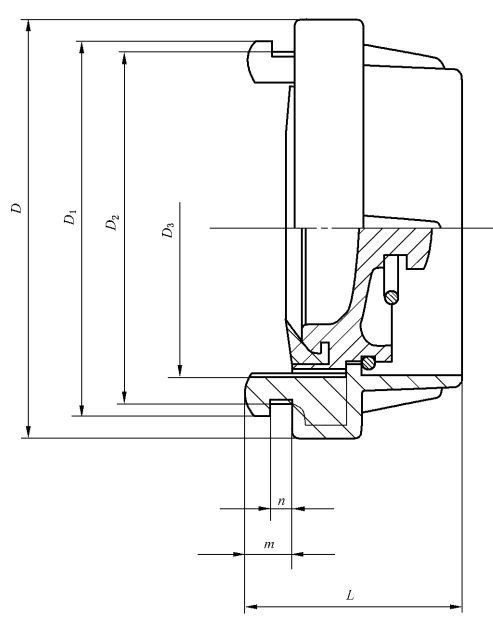

圖4 KM型悶蓋

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
