1 范圍

      GB 5135的本部分規定了自動噴水滅火系統預作用裝置的型號編制、要求、試驗方法、檢驗規則、標志、包裝、運輸、貯存等。

      本部分適用于自動噴水滅火系統中的預作用裝置。

2 規范性引用文件

      下列文件中的條款通過GB5135的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。

      GB/T 191 包裝儲運圖示標志（GB/T 191-2008，ISO 780：1997，MOD）

      GB/T 3098.1 緊固件機械性能 螺栓、螺釘和螺柱（GB/T 3098.1-2000，idt ISO 898-1：1999）

      GB/T 3098.2 緊固件機械性能 螺母 粗牙螺紋（GB/T 3098.2-2000，idt ISO 898-2：1992）

      GB/T 3098.3 緊固件機械性能 緊定螺釘（GB/T 3098.3-2000，idt ISO 898-5：1998）

      GB/T 3287 可鍛鑄鐵管路連接件

      GB 5135.10 自動噴水滅火系統 第10部分：壓力開關

      GB 5135.11 自動噴水滅火系統 第11部分：溝槽式管接件

      GB/T 9112 鋼制管法蘭 類型與參數

      GB/T 9969 工業產品使用說明書 總則

      GB/T 17241.6 整體鑄鐵管法蘭

      GB 50084 自動噴水滅火系統設計規范

      GA 30.1-2002 固定消防給水設備的性能要求和試驗方法 第1部分：消防氣壓給水設備

      GA 61-2002 固定滅火系統驅動、控制裝置通用技術條件

3 術語和定義

      下列術語和定義適用于GB5135的本部分。

3.1

      預作用裝置 preaction devices

      由預作用報警閥組、控制盤、氣壓維持裝置和空氣供給裝置組成，通過電動、氣動、機械或其他方法進行開啟，使水能夠單方向流入噴水系統同時進行報警的一種單向閥組裝置。

3.2

      預作用報警閥組 preaction alarm valve

      由預作用報警閥（單閥或組合閥）及其管路輔件組成的報警閥組。

3.3

      閥門伺應狀態 ready condition of valve

      安裝在管路系統中的預作用報警閥組閥瓣組件處于關閉位置，閥門供水側充以壓力穩定的水，系統側按預定壓力充滿了空氣，而無水流通過預作用報警閥組的狀態。

3.4

      額定工作壓力 rated working pressure

      預作用報警閥組在伺應狀態或工作狀態下允許的最大工作壓力。

3.5

      裝置工作狀態 work condition of devices

      預作用裝置各操作部件的工作位置、控制盤的控制、監視功能，均應處于正常工作狀態。

4 型號編制

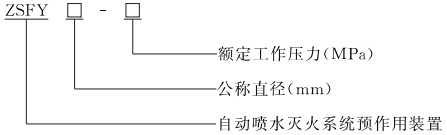

      產品標記由結構形式代號、公稱直徑和額定工作壓力組成。

      示例：ZSFY 100-1.2表示公稱直徑為100mm、額定工作壓力1.2MPa的預作用裝置。

5 要求

5.1 裝置

5.1.1 裝置組成

5.1.1.1 預作用裝置是由預作用報警閥組、控制盤、氣壓維持裝置、空氣供給裝置及管路附件等部件組成。

5.1.1.2 裝置各部件安裝位置正確，整體布局合理，便于操作、檢查和維修。

5.1.2 外觀

      預作用裝置各構成部件應無明顯的加工缺陷或機械損傷，部件外表面應進行防腐、防銹處理，其涂層、鍍層應完整、均勻。

5.1.3 標志

5.1.3.1 預作用報警閥組應在明顯位置清晰、永久性標注下述內容：

      a）產品名稱及規格型號；

      b）生產單位名稱或商標；

      c) 額定工作壓力；

      d) 生產日期及產品編號；

      e）執行標準代號；

      f）預作用報警閥組安裝的水流方向。

5.1.3.2 控制盤應在明顯位置清晰、永久性標注下述內容：

      a）產品名稱及規格型號；

      b）工作電壓、電流；

      c）備用電源工作時間；

      d）工作環境溫度；

      e）生產單位名稱或商標。

5.1.4 裝置工作狀態

      預作用裝置各操作部件的工作位置、控制盤的控制及監視功能，均應處于正常工作狀態，預作用報警閥組、氣壓維持裝置及空氣供給裝置均應處于正常伺應狀態。

供水壓力、系統側充氣壓力均應處于正常工作狀態。

5.1.5 啟動運行要求

5.1.5.1 啟動方式

      預作用裝置應具有下述啟動方式：

      a) 自動啟動方式：電動啟動、濕式啟動、干式啟動、易熔鎖封啟動等，上述啟動方式可串、并聯使用；

      b) 通過裝置控制盤上的消防手動按鈕的手動啟動方式；

      c) 通過預作用報警閥組控制腔上手動控制閥開啟的機械應急啟動方式；

      d) 任何自動啟動方式必須設有機械應急啟動方式。

5.1.5.2 啟動運行

      按6.20的規定進行試驗，預作用裝置應符合下述要求：

      a）裝置采用不同方式啟動，動作應準確、可靠、無故障；

      b）機械緊急啟動應具有防止誤動作的有效措施；

      c）裝置的運行參數，如延遲時間、充氣壓力范圍等應符合生產單位使用說明書上規定的公布參數范圍。

5.2 預作用報警閥組

5.2.1 基本參數

5.2.1.1 額定工作壓力

      預作用報警閥組的額定工作壓力不應低于1.2 MPa，應符合1.2 MPa、1.6 MPa等系列壓力等級。預作用報警閥組與工作壓力等級較低的設備配裝使用時，允許將閥進出口接頭按承受較低壓力等級加工，但在閥上應注明使用的較低的壓力等級。

5.2.1.2 公稱直徑

      預作用報警閥組進出口公稱直徑為50 mm，65 mm，80 mm，100 mm，125 mm，150 mm，200 mm，250mm,300mm。

      預作用報警閥組座圈處的直徑可小于公稱直徑。

5.2.2 材料

5.2.2.1 預作用報警閥組閥體和閥蓋應采用耐腐蝕性能不低于鑄鐵的材料制作。閥座應采用耐腐蝕性能不低于青銅的材料制作。若采用耐腐蝕性能低于青銅的材料制作，閥座表面應進行防腐處理，并應按6.3的規定進行試驗，試驗后的預作用報警閥組按6.5和6.8規定的方法進行滲漏和功能試驗時，應符合5.2.6和5.2.8的規定。

5.2.2.2 預作用報警閥組要求轉動或滑動的零件應采用青銅、黃銅、奧氏體不銹鋼等耐腐蝕材料制作。若采用耐腐蝕性能低于上述要求的材料制作時，應在有相對運動處加入上述耐腐蝕材料制造的襯套件。

5.2.3 結構和連接尺寸

5.2.3.1 預作用報警閥組閥體和閥蓋上的接頭尺寸應符合GB/T 3098.1～3098.3、GB/T 9112、GB/T 17241.6、GB 5135.11或GB/T 3287的規定。

5.2.3.2 預作用報警閥組閥體上應設有放水口，放水口公稱直徑不小于20mm。

5.2.3.3 閥體閥瓣組件的供水側，應設有在不開啟閥門的情況下檢驗報警裝置的設施。

5.2.3.4 預作用報警閥組上宜設置加入底水及檢查底水水位的結構。

5.2.4 剛性非金屬材料

5.2.4.1 預作用報警閥組采用的剛性非金屬零件，按6.2、6.3規定的方法進行老化試驗后，不應產生妨礙裝置正常動作的裂紋、扭曲、蠕變或其他損壞。

5.2.4.2 由經過老化試驗的剛性非金屬零件裝配的預作用報警閥組按6.5和6.8規定的方法進行滲漏和功能試驗時，應符合5.2.6和5.2.8的規定。
