1 范圍

      GB/T 5169的本部分給出了用于測定電工電子產品及其組件所用材料在非接觸火焰源中起燃時的特征熱通量（CHFI）的試驗方法，給出了起燃時間和入射熱通量之間的關系。本試驗方法中所用試樣取自成品或組件。

      本部分旨在供產品委員會根據IEC Guide 104和ISO/IEC Guide 51中規定的原則編寫標準。

      產品委員會的任務之一就是在編寫自己的標準時，凡適用之處都要使用本系列標準。除非有關標準特別提及或列出不適用，否則本部分的要求、試驗方法或試驗條件都適用。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      ISO 291 塑料 試樣狀態調節和試驗的標準環境（Plastics-Standard atmospheres for conditioning and testing)

      ISO 293 塑料 熱塑性塑料材料試樣的壓塑（Plastics-Compression moulding of test specimens of thermoplastic materials)

      ISO 294（所有部分）塑料 熱塑性塑料材料注塑試樣的制備（Plastics-Injection moulding oftest specimens of thermoplastic materials)

      ISO 295 塑料 熱固性塑料試樣的壓塑（Plastics-Compression moulding of test specimens of thermosetting materials)

      ISO 13943：2008 消防安全 詞匯（Fire safety-Vocabulary）

      ISO 14934-4：2014 著火試驗 熱通量計的校準 第4部分：著火試驗中熱通量計的使用導則(Fire tests-Calibration of heat flux meters-Part 4:Guidance on the use of heat flux meters in fire tests)

ISO/IEC Guide 51:1999 安全方面 標準中涉及安全內容的導則（Safety aspects-Guidelines fortheir inclusion in standards)

      IEC 60695-11-4 著火危險試驗 第11-4部分：試驗火焰 50W 火焰 裝置和確認試驗方法(Fire hazard testing-Part 11-4:Test flames-50W flame-Apparatus and confirmational test meth-od)

      IEC Guide 104 安全出版物的編寫及基礎安全出版物和多專業公用安全出版物的應用導則（Thepreparation of safety publications and the use of basic safety publications and group safety publica-tions)

3 術語和定義

      ISO 13943：2008 界定的以及下列術語和定義適用于本文件。為了便于使用，以下重復列出了ISO13943：2008中的某些術語和定義。

3.1

      平均起燃時間 average ignition time

      t_ig

      給定熱通量下測量三次起燃時間的算術平均值。

3.2

      起燃特征熱通量 characteristic heat flux for ignition；CHFI

      平均起燃時間大于120s，且為5kW/m²的倍數的最大入射熱通量。

3.3

      無通風環境 draught-free environment

      試驗結果不受局部氣流顯著影響的空間環境。

      注：定性示例，如：能使蠟燭火焰保持基本穩定的空間環境。定量示例，如：小規模著火試驗中，有時指定的最大的空氣流速0.1m/s或0.2m/s。

      ［ISO 13943：2008，定義4.70］

3.4

      熱通量 heat flux

      單位面積單位時間釋放、傳輸或接受的熱量。

      注：其代表性單位為瓦特每平方米（W/m²）。

      ［ISO 13943：2008，定義4.173］

3.5

      起燃 ignition

      引起至少持續5s的有焰燃燒。

      注：法語中的“起燃”一詞有著完全不同的含義（指機體燃燒的狀態）。

3.6

      入射熱通量 incident heat flux

      試樣表面所接收的熱通量。

      ［IEC 60695-4：2012，定義3.2.15］

4 試驗原理

      使用5.3和5.4中描述的裝置測量入射熱通量。通過改變?nèi)紵鞴茼敳亢驮嚇酉卤砻嬷g的距離以及改變?nèi)紵鳉怏w流量來控制入射的熱通量值（參見附錄A）。根據入射熱通量來測量試樣起燃所需的時間。在不同的入射熱通量值下進行試驗，直到t大于120s時的最大熱通量，將其定義為起燃特征熱通量（CHFI）。試驗的入射熱通量值選取在30kW/m²～75kW/m²，且為5kW/m²的倍數。

5 儀器

5.1 試驗布置

      試樣和燃燒器的布置和位置如圖1所示。試樣和屏蔽板應水平安裝。燃燒器管應垂直安裝。試樣的中心線、燃燒器管、熱通量計的傳感器和屏蔽板中的錐形孔均應垂直對齊。熱通量計的傳感器應水平放置在屏蔽板的上表面6mm處，其感測表面朝下。

單位為毫米

      說明：

      1——試樣；

      2——試樣支架；

      3——屏蔽板；

      4——錐形孔（頂部直徑為15mm）；

      5——燃燒器管和試驗火焰（內徑為9.5mm）；

      6——燃燒器支架（可垂直調節）；

      7——鏡子。

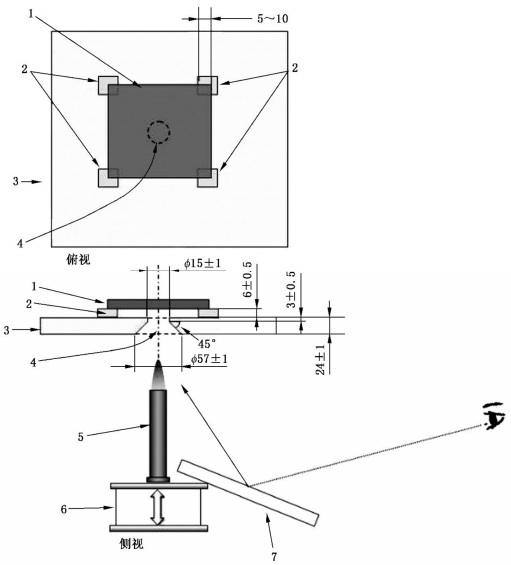

圖1 試樣和燃燒器的布置和位置

5.2 燃燒器和試驗火焰

      實驗室燃燒器應符合IEC 60695-11-4的要求。為獲得試驗所需的熱通量值，火焰尺寸和氣體流量將與IEC 60695-11-4中規定的不同。每次試驗所用火焰應在整個試驗過程中保持一致。

      注：ISO 10093將燃燒器描述為起燃源P/PF2（50 W）。

5.3 熱通量計

      熱通量計應采用水冷型（見ISO 14934-4：2014），用于確定施加到試樣上的入射熱通量。

      在測量入射熱通量時，將熱通量計放置在試樣板的中心，熱通量計不應帶有任何帶傳感器的光學濾波器。
