1 范圍

      本標準規定了電動采光排煙天窗的術語和定義、分類、代號和規格、材料、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。

      本標準適用于工業與民用建筑自然采光、排煙、通風天窗。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB 191 包裝儲運圖示標志

      GB/T 2423.1 電工電子產品環境試驗 第2部分：試驗方法 試驗A：低溫

      GB/T 2423.2 電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫

      GB/T 2423.4 電工電子產品環境試驗規程 試驗Db：交變濕熱（12h＋12h循環）

      GB/T 6343 泡沫塑料和橡膠表觀密度的測定

      GB/T 6388 運輸包裝收發貨標志

      GB/T 7106 建筑外門窗抗風壓及氣密、水密、抗風壓性能分級及檢測方法

      GB/T 8484 建筑外門窗保溫性能分級及檢測方法

      GB 8624 建筑材料及制品燃燒性分級

      GB 9962 夾層玻璃

      GB/T 11976 建筑外窗采光性能分級及檢測方法

      GB/T 12754 彩色涂層鋼板及鋼帶

      GB/T 14206 玻璃纖維增強聚酯波紋板

      GB 50189 公共建筑節能設計標準

      JG/T 116 聚碳酸酯（PC）中空板

      JG/T 187 建筑門窗用密封膠條

      JG/T 212 建筑門窗五金件 通用要求

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      電動采光排煙天窗 electric day lighting exclude smoke skylight

      用于建筑屋頂上自然采光、排煙、通風的電動排煙天窗。（以下簡稱“排煙天窗”）

3.2

      天窗機械傳動系統 mechanical transmit system for smoke excluding skylight

      用于啟閉天窗窗扇的機構。（以下簡稱“傳動系統”）

4 分類、代號和規格

4.1 分類、代號

4.1.1 構造分類、代號

      按構造共分為五類：

      a）三角型天窗的代號為I，見附錄A圖A.1；

      b）平天窗的代號為II，見附錄A圖A.2；

      c）圓拱型天窗的代號為III，見附錄A圖A.3；

      d）避風型天窗的代號為IN，見附錄A圖A.4；

      e）側開型天窗的代號為V，見附錄A圖A.5。

4.1.2 控制方式分類、代號

      按控制方式共分為三類：

      a）通用控制型的代號為T(mén)；

      b）自動控制型的代號為Z；

      c）智能網絡控制型的代號為ZW。

4.2 標記、示例

4.2.1 標記

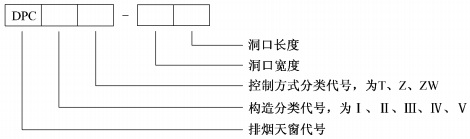

      排煙天窗標記由排煙天窗代號、構造分類代號、控制方式分類代號、洞口寬度、洞口長度組成，其標記方法如下：

4.2.2 示例

      示例：通用控制三角型電動采光排煙天窗，洞口寬度為1000mm（標記為10），洞口長度為1500mm（標記為15），標記示例為T(mén)PCIT-1015。

4.3 型號規格

      參見附錄A。

5 材料

5.1 天窗主要材料燃燒性能應符合GB 8624中B級的規定。

5.2 窗體材料宜采用建筑彩色涂層鋼板，應符合GB/T 12754的規定。

5.3 窗體保溫材料宜采用硬質聚氨酯組合料，應符合GB/T 6343的規定。

5.4 窗用采光材料應符合GB/T 14206、GB 9962和JG/T 116的規定。

5.5 窗用密封膠條應符合JG/T 187的規定

5.6 窗用五金附件應符合JG/T 212的規定。

6 要求

6.1 結構

6.1.1 窗框及窗扇

6.1.1.1 窗框架型材及窗扇應采用隔熱的斷橋結構。

6.1.1.2 窗框與聚碳酸酯中空板接觸處應采用膠條密封。

6.1.1.3 窗框應具有排水構造。

6.1.2 傳動系統

6.1.2.1 傳動系統各鉸接點應有潤滑功能，轉動靈活。

6.1.2.2 傳動系統應按防煙分區獨立設置。

6.2 尺寸偏差

      尺寸偏差應符合表1的規定。

表1 尺寸偏差        單位為毫米

6.3 外觀質量

6.3.1 天窗表面不應有污漬。

6.3.2 窗體構件著色表面顏色不應有明顯色差。

6.3.3 窗體表面不應有明顯損傷和影響性能的質量缺陷。
