1 范圍

      本標準規定了細水霧滅火系統及部件的術語和定義、分類與型號編制、基本參數、要求、試驗方法、檢驗規則、標志和使用說明書。

      本標準適用于細水霧滅火系統及部件。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB 150 鋼制壓力容器

      GB/T 1226 一般壓力表

      GB/T 1227 精密壓力表

      GB 5099 鋼制無縫氣瓶

      GB 5135.1-2003 自動噴水滅火系統 第1部分：灑水噴頭

      GB 5135.3-2003 第3部分：水霧噴頭 自動噴水滅火系統

      GB 5135.9-2006 自動噴水滅火系統 第9部分：早期抑制快速響應（ESFR）噴頭

      GB 5749 生活飲用水衛生標準

      GB/T 8979 純氮、高純氮、超純氮

      GB/T 9969 工業產品使用說明書 總則

      GB 17323 瓶裝飲用純凈水

      GB 25972-2010 氣體滅火系統及部件

      GA 61-2010 固定滅火系統驅動、控制裝置通用技術條件

      JB/T 9243 玻璃管液位計

      JB/T 9273 電接點壓力表

      SY/T 0063-1999 管道防腐層檢漏試驗方法

      TSG R0004-2009 固定式壓力容器安全技術監察規程

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      細水霧 water mist

      在最小設計工作壓力下，經噴頭噴出并在噴頭軸線向下1m處的平面上形成的霧滴直徑D_v0.50小于200μm、D_v0.99小于400μm的水霧滴。

3.2

      霧滴直徑D_v099 drop diameter D_v099

      噴霧液體總體積中，在該直徑以下霧滴所占體積的百分比為99％。

3.3

      霧滴直徑D_v050 drop diameter D_v050

      噴霧液體總體積中，在該直徑以下霧滴所占體積的百分比為50％。

3.4

      細水霧噴頭 water mist nozzle

      在設計工作壓力范圍內，能夠產生并釋放細水霧用于滅火的噴頭。

3.5

      細水霧滅火系統 water mist extinguishing system

      分配管網與供水裝置或水和霧化介質的供給裝置相連接，配有細水霧噴頭以噴放細水霧進行控制、抑制及撲滅火災的自動滅火系統。

3.6

      泵組式細水霧滅火系統 pump supplying water mist extinguishing system

      采用泵組進行加壓供水的細水霧系統。

3.7

      瓶組式細水霧滅火系統 self-contained supplying water mist extinguishing system

      采用瓶組貯存加壓氣體并給系統進行加壓供水的細水霧滅火系統。

3.8

      分區控制閥 selector valves

      能接收控制信號并自動開啟，使細水霧噴頭向?qū)?yīng)的防護對象噴放實施滅火的控制閥。

3.9

      雙流體細水霧滅火系統 dual-fluid water mist extinguishing system

      向細水霧噴頭分別供給水和霧化介質的細水霧滅火系統。

3.10

      單流體細水霧滅火系統 single-fluid water mist extinguishing system

      只向細水霧噴頭供給水的細水霧滅火系統。

3.11

      高壓細水霧滅火系統 high pressure water mist extinguishing system

      分配管網中流動介質壓力大于等于3.50MPa的細水霧滅火系統。

3.12

      中壓細水霧滅火系統 intermediate pressure water mist extinguishing system

      分配管網中流動介質壓力大于等于1.20MPa，但小于3.50MPa的細水霧滅火系統。

3.13

      低壓細水霧滅火系統 low pressure water mist extinguishing system

      分配管網中流動介質壓力小于1.20MPa的細水霧滅火系統。

3.14

      全淹沒細水霧滅火系統 total flooding water mist extinguishing system

      向整個防護區內噴放細水霧，保護其內部所有防護對象的細水霧滅火系統。

3.15

      局部應用細水霧滅火系統 local-application water mist extinguishing system

      直接向防護對象噴放細水霧，用于保護防護區內某具體防護對象的細水霧滅火系統。

3.16

      貯存壓力 storage pressure

      貯存容器內按最大充裝壓力灌裝氣體，在20℃環境中的平衡壓力。

3.17

      系統最大工作壓力 maximum system operating pressure

      系統壓力源所提供的最大工作壓力。

3.18

      減壓裝置下游最大工作壓力 maximum downstream pressure of pressure reducing valve

      減壓裝置入口壓力為系統最大工作壓力，經減壓后輸出的壓力。

4 分類與型號編制

4.1 分類

4.1.1 按供水方式分為：

      a）瓶組式細水霧滅火系統；

      b）泵組式細水霧滅火系統；

      c) 其他供水方式細水霧滅火系統。

4.1.2 按流動介質類型分為：

      a) 單流體細水霧滅火系統；

      b) 雙流體細水霧滅火系統。

4.1.3 按系統工作壓力分為：

      a) 高壓細水霧滅火系統；

      b）中壓細水霧滅火系統；

      c) 低壓細水霧滅火系統。

4.1.4 按所使用的細水霧噴頭型式分為：

      a) 閉式細水霧滅火系統；

      b）開式細水霧滅火系統。

4.1.5 按系統應用方式分為：

      a）全淹沒細水霧滅火系統；

      b）局部應用細水霧滅火系統。

4.2 型號編制

4.2.1 細水霧滅火系統（以下簡稱系統）

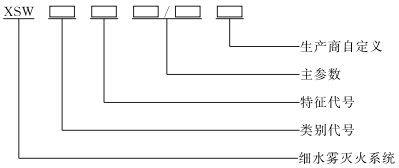

4.2.1.1 系統型號由產品代號、類別及特征代號、主參數等組成。

4.2.1.2 類別及特征代號表明了產品的類別型式和特征。主參數為系統的額定流量、額定壓力、貯水量等。類別及特征代號、主參數的表示方法見表1。
