1 范圍

      本標準規定了高速動車組應急窗用玻璃逃生試驗方法的術語和定義、安全防護措施、試驗條件、試驗設備及儀器、試驗方法、試驗結果的評定和試驗報告。

      本標準適用于設計速度不低于200km/h的高速動車組應急窗用玻璃的逃生試驗。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 1216 外徑千分尺

      GB 18045 鐵道車輛用安全玻璃

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      應急窗 emergency window

      經過特殊設計與加工，緊急情況下可被迅速打破，用于逃生或救援的車窗。

3.2

      應急錘 emergency hammer

      緊急情況下用于敲碎應急窗玻璃的特制尖頭錘子。

4 安全防護措施

      敲擊人員應佩備帶面罩的防護頭盔、厚膠皮手套等個人防護用品。

5 試驗條件

      除特殊規定外，試驗應在下述條件下進行：

      a）環境溫度：20℃±5℃；

      b）大氣壓力：8.4×10⁴ Pa～1.06×10⁵ Pa；

      c）相對濕度：40％～80％。

6 試驗設備及儀器

6.1 應急錘

      由錘尖、錘頭和手柄組成，如圖1所示。應急錘應滿足以下條件：

      a）重量：180g±10g；

      b）錘頭采用鋼質實心結構，錘頭頂尖錐度應不大于60°，尖端曲率半徑為0.2mm±0.05mm，錘尖材質為硬質合金，硬度高于50 HRC；

      c) 手柄材質宜采用尼龍；

      d) 錘身要有防滑設計，與錘頭連接牢固，在敲擊車窗時不能出現斷裂或錘頭分離現象。

      說明：

      1-錘尖；

      2-錘頭；

      3-手柄。

圖1 應急錘示意圖

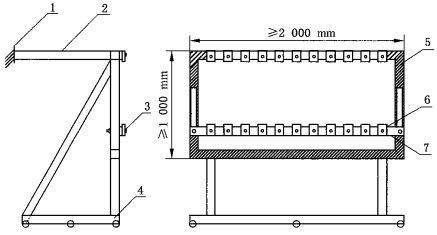

6.2 試驗支架

      試驗支架應具有足夠的剛度，采用高度大于50mm的槽鋼，用螺栓等牢固固定在地面上，并在背面加支撐裝置，以防止沖擊時支架明顯變形、位移或傾斜。該試驗支架高度應和實際車窗高度基本一致，并且能通過調節用于不同尺寸應急窗用玻璃的試驗。如圖2所示。

      說明：

      1-固定壁；

      2-支持桿；

      3-調節螺栓；

      4-用螺栓固定的底座；

      5-試驗框；

      6-調節桿；

      7-固定試樣用壓板。

圖2 試驗支架示意圖

6.3 電子秒表

      計時電子秒表的測量分辨力應不大于0.1s。

7 試驗方法

7.1 試驗件

      從產品中隨機抽取4件，其中3件用于從內側逃生試驗，由1名男性和2名女性（可由同一人做兩次）進行試驗，另1件用于從外側救援逃生試驗，由男性來進行。試驗前按照GB18045的外觀要求對試驗件進行檢查，合格品方能用于試驗。

7.2 敲擊人員

      敲擊人員至少為1名男性和1名女性，男性年齡18周歲～60周歲、身高不超過1678mm、體重不超過59kg。女性年齡18周歲～55周歲、身高不超過1570mm、體重不超過52kg。

      如果敲擊人員是第一次進行此類逃生試驗，在開始敲擊前應對其進行簡單的講解培訓。

7.3 試驗程序

      試驗按以下程序進行：

      a）檢查試驗件外觀并確定敲擊位置；

      b）使用符合GB/T1216要求的外徑千分尺測量并記錄試驗件厚度；

      c）試驗前試驗件應保存在規定的試驗環境溫度下至少24h；

      d）記錄試驗環境溫度和相對濕度；

      e）將試驗件按敲擊方向放在符合6.2的試樣支架上，周邊用C型夾等將試驗件固定，至少固定試驗件的上下兩邊；試驗件夾持要牢固，在整個試驗過程中周邊夾持部位不能從試驗支架上脫落；

      f) 確定敲擊人員和逃生試驗時間；

      g) 敲擊人員開始敲擊時，計時人員同時開始計時；

      h) 敲擊人員先用應急錘在敲擊位置連續敲擊，盡量保證每次敲擊重復在同一個點上，直至所有玻璃層全部破碎，然后用力向外推玻璃，直至玻璃脫落到窗外；如果在推的過程發現窗框周邊某些部位因玻璃碎片較大等原因，玻璃不能從窗框脫落，可用應急錘在局部再次敲擊，而后再用力推；

      i) 玻璃脫落后，如果窗框周邊有殘余碎片，可用應急錘將殘余碎片敲落，形成一個不小于規定值的逃生洞口，逃生洞口尺寸的規定值由試驗委托方提供；

      j) 當形成的洞口尺寸大于規定值或敲擊時間達到2min時，計時結束，秒表記錄的時間即為該試驗件的實際逃生時間；

      k）重復c）～j）的過程，進行下一個試驗件的試驗。

8 試驗結果的評定

      試驗結果如下：

      a）當2min內能形成完整的洞口時，記錄為“脫落”，并記錄實際逃生時間和洞口尺寸；

      b）當2min時仍未形成完整的洞口時，記錄為“未脫落”。

9 試驗報告

      試驗報告至少應包括以下內容：

      a）試驗依據；

      b）試驗設備及儀器；

      c）試驗件情況：包括試驗件名稱、數量、編號、結構、規格尺寸；

      d）試驗記錄：包括環境溫度及相對濕度、試驗前后試驗件狀態、敲擊位置、敲擊人員信息；

      e) 試驗結果：包括逃生時間、洞口尺寸及脫落狀況；

      f) 試驗單位、試驗日期及試驗人員。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
